Bagaimana menghubungkan 2 jaringan yang berbeda dengan Cisco Packet Tracer..?

Jika anda ingin menghubungkan 2 jaringan yang berbeda kemudian topologi yang anda buat seperti gambar di bawah ini maka jaringan yang anda buat tidak akan bisa berkomunikasi, lihat gambar di bawah ini.

Agar 2 jaringan bisa berkomunikasi maka di butuhkan sebuah alat jaringan yang namanya router. Router berfungsi untuk menghubungkan 2 atau lebih jaringan yang memiliki IP (Internet Protocol) berbeda, topologi / susunannya bisa dilihat pada gambar di bawah ini.

Untuk menyetting routernya, duble klik pada router kemudian klik pada menu Config setelah itu pilih FastEthernet0/0 kemudian pada Port Status beri centang On, kemudian pada IP Address ini Default Gateway yang telah di isi di server A misalnya 192.168.55.1, kemudian Subnet Masknya isi sesuai dengan yang di setting di server A misalnya Subnet Masknya 255.255.255.0, lihat gambar di bawah ini.

Masih pada settingan router, sekarang klik pada menu Config setelah itu pilih FastEthernet0/1 kemudian pada Port Status beri centang On, kemudian pada IP Address ini Default Gateway yang telah di isi di server B misalnya 10.32.32.1, kemudian Subnet Masknya isi sesuai dengan yang di setting di server B misalnya Subnet Masknya 255.255.255.0, lihat gambar di bawah ini.

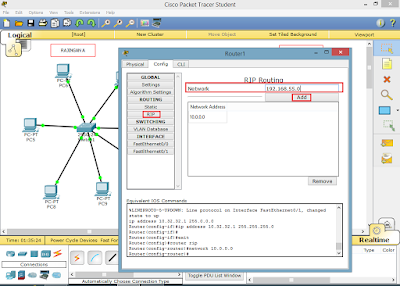

Masih pada settingan router, klik pada menu config kemudian pilih RIP kemudian pada Network isi IP Network Server A yaitu 192.168.55.0 dan Server B yaitu 10.32.32.0 kemudian klik Add, lihat gambar dibawah ini.

Untuk mengetahui apakah 2 jaringan yang anda buat bisa saling berkomunikasi antara host maka, cobalah dengan mengirim email caranya klik pada icon surat kemudian klik salah satu PC yang akan menjadi Source (Sumbar) dan satunya lagi sebagai Receiver (Penerima), jika pada kotak status tertulis Successful maka jaringan yang anda bangun telah berhasil.



SEKIAN SEMOGA BERMANFAAT
